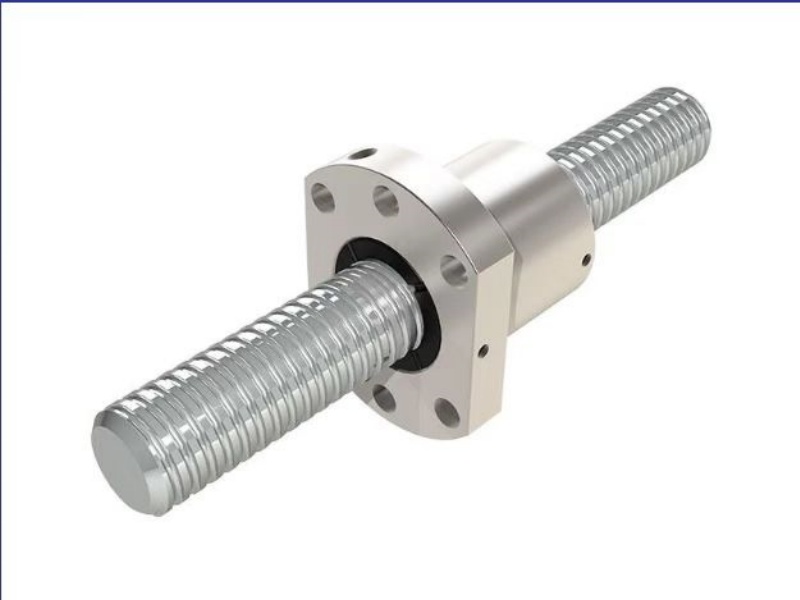

滚珠丝杠推力计算公式介绍
滚珠丝杠作为机械传动系统中的核心部件，其推力计算直接关系到设备负载能力、运动精度及使用寿命。本文将系统介绍滚珠丝杠推力的计算原理、关键参数选取及实际应用中的注意事项，结合工程实践中的典型案例进行深入解析。
一、滚珠丝杠推力计算的基本原理
滚珠丝杠的轴向推力（F）主要由输入扭矩（T）和机械效率转换而来，其核心计算公式为：
\[ F = \frac{2\pi \times \eta \times T}{P} \]
其中：
- \( P \) 为丝杠导程（单位：mm）
- \( \eta \) 为传动效率（通常取0.9-0.95）
- \( T \) 为驱动扭矩（单位：N·m）
二、关键参数的影响分析
1. 导程与推力的非线性关系
导程减小50%时推力将倍增，但会降低运行速度。
2. 效率参数的动态特性
实际效率受预压等级影响显著：
- 轻预压（3%）效率约92%
- 中预压（5%）效率约88%
- 重预压（7%）效率降至约82%
3. 温度补偿系数
高温工况需引入补偿系数K（1.1-1.3），如某注塑机在80℃环境下的修正公式：
\[ F_{adj} = \frac{F}{K} \]
三、动态工况下的修正计算
1. 加速度载荷计算
当存在加速度a（m/s²）时，总推力需叠加惯性力：
\[ F_{total} = F + m \times a \]
2. 振动工况系数
振动环境需乘以动态系数（1.2-1.5），汽车生产线用丝杠通常取1.35倍安全余量。
四、滚珠丝杠材料强度的校核验证
推力计算须满足丝杠轴临界载荷：
\[ F_{max} \leq \frac{\pi^2 EI}{(KL)^2} \]
某直径32mm丝杠（E=206GPa，L=1500mm）的临界载荷约42kN，实际使用推力应控制在30kN以内。
五、滚珠丝杠典型应用场景计算案例
1. 立式加工中心主轴进给
参数：导程12mm，伺服电机额定扭矩18N·m
计算推力：
\[ F = \frac{2\pi \times 0.92 \times 18}{0.012} = 8678N \]
实际配置10kN推力轴承，满足重切削需求。
2. 3D打印设备Z轴驱动
微型丝杠（导程2mm，扭矩0.2N·m）产生推力：
\[ F = \frac{2\pi \times 0.85 \times 0.2}{0.002} = 534N \]
选用600N额定载荷型号确保精度。
六、选型计算标准化流程
1. 确定最大工作载荷
2. 计算所需导程与电机扭矩匹配
3. 校核临界转速与弯曲载荷
4. 验证温升对精度等级的影响
5. 动态工况下的疲劳寿命验算
以上就是对滚珠丝杠推理计算公式的介绍，准确的推力计算需要综合考量机械参数、工况特征及材料特性。建议设计人员采用专业计算软件进行**度仿真，同时预留15-20%的安全余量以应对不可控因素。定期对丝杠系统进行推力检测可有效预防过载失效，延长设备使用寿命。
