精密线性模组作为自动化设备中的核心传动部件，其分类体系直接关系到工业应用的精度、效率及可靠性。根据结构形式、驱动方式、导向机制等不同维度，精密线性模组可划分为多种类型，每种类型在负载能力、运动速度、重复定位精度等关键参数上存在显著差异，适用于半导体制造、医疗器械、3C电子等不同领域的精密场景。下面对精密线性模组的分类展开介绍。

一、按机械结构分类

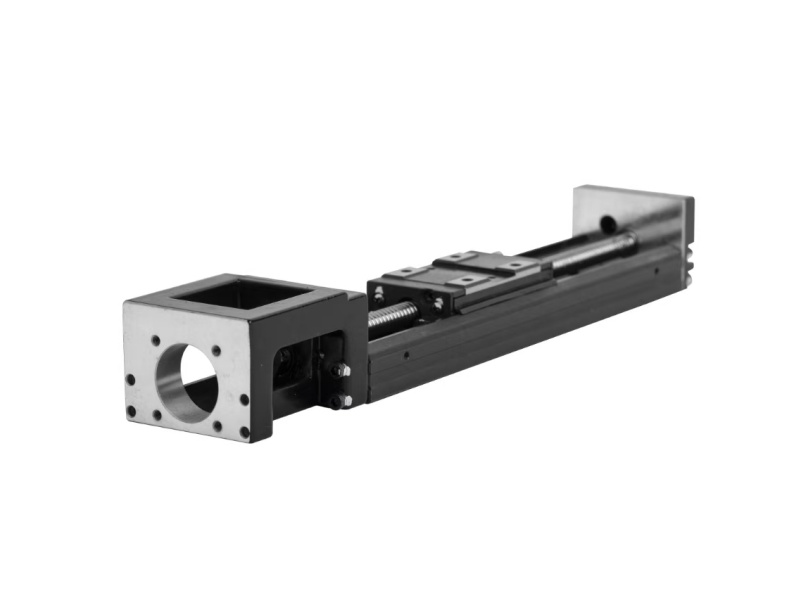

1. 滚珠丝杠模组

作为高精度传动的主流选择，滚珠丝杠模组通过循环滚珠在丝杠与螺母间的滚动摩擦实现传动。滚珠丝杠模组的重复定位精度可达±0.005mm，轴向刚性超过200N/μm，特别适合需要微米级定位的数控机床和检测设备。

2. 同步带模组

同步带模组采用聚氨酯或钢芯皮带传动，速度可达5m/s以上，是高速分拣系统的选择。其开放式结构便于维护，但定位精度和刚性相对较低。同步带模组在2m/s速度下连续工作2000小时，皮带磨损量仍小于0.3mm，展现出良好的耐久性。

3. 混合式模组

新兴的齿轮齿条模组结合了高刚性与长行程优势。光伏板生产线采用10米行程齿轮齿条模组，在±0.02mm精度下实现日均20公里往复运动，其双电机消隙技术有效解决了传统齿条回程误差问题。

二、驱动技术分类

1. 伺服电机驱动

伺服驱动模组通过17位编码器可实现0.001mm级闭环控制。，某医疗CT机使用的直线电机模组，采用无铁芯U型绕组设计，在0.5μm分辨率下仍能保持±1μm的轨迹精度，且零背隙特性匹配医学影像扫描需求。

2. 步进电机驱动

成本仅为伺服系统1/3的步进驱动模组，在低动态负载场景仍具竞争力。典型应用如3C行业点胶设备，在0.02mm重复精度下，通过微步细分技术实现0.01mm级位移控制。

3. 直线电机模组

省去机械传动环节的直线电机模组，加速度可达10m/s²。面板搬运系统采用磁悬浮直线电机，在真空环境下实现纳米级振动。

三、导向机构进化分类

1. 滚珠导轨

主流的双排滚珠导轨模组，通过45°接触角设计实现四方向等载荷。在预压等级P2条件下，其使用寿命可达5000km以上。某汽车焊装线应用案例中，滚珠导轨模组在10Hz高频往复下，轨道磨损量年均不足5μm。

2. 滚柱导轨

承载能力提升3倍的滚柱导轨模组，更适合重型加工。航天构件铣削使用交叉滚柱导轨，在2000N径向载荷下仍保持±2μm/300mm的直线度，其V型滚道设计有效抑制了力矩载荷引起的偏摆。

3. 空气轴承导轨

达到纳米级运动精度的气浮导轨模组，在光刻机硅片台应用中展现独特价值。

四、特殊环境适应性分类

1.防尘防水模组

IP67防护等级的模组采用双重迷宫密封，食品包装机在冲洗工况下，内部导轨油脂污染度三年未超标。其不锈钢壳体与陶瓷涂层技术，可耐受pH2-12的化学腐蚀。

2.真空模组

采用特种润滑脂的真空模组，在10⁻⁶Pa环境中仍能稳定运行。

3.高温模组

耐150℃的陶瓷导轨模组，在玻璃热弯成型机上表现优异。其氧化锆保持架在热膨胀系数匹配设计下，高温间隙变化量控制在0.003mm内。

以上就是对精密线性模组分类的介绍，选择到合适的精密线性模组工程师需根据实际工况的精度、速度、环境三要素进行矩阵化选型，而非简单追求单项参数，这正体现了精密传动系统设计的辩证智慧。精密线性模组品牌都有哪些?感兴趣的朋友可以点击查看详情。对选择精密线性模组有任何疑问的朋友，可点击网站右下方对话框获取专业人员在线指导。
