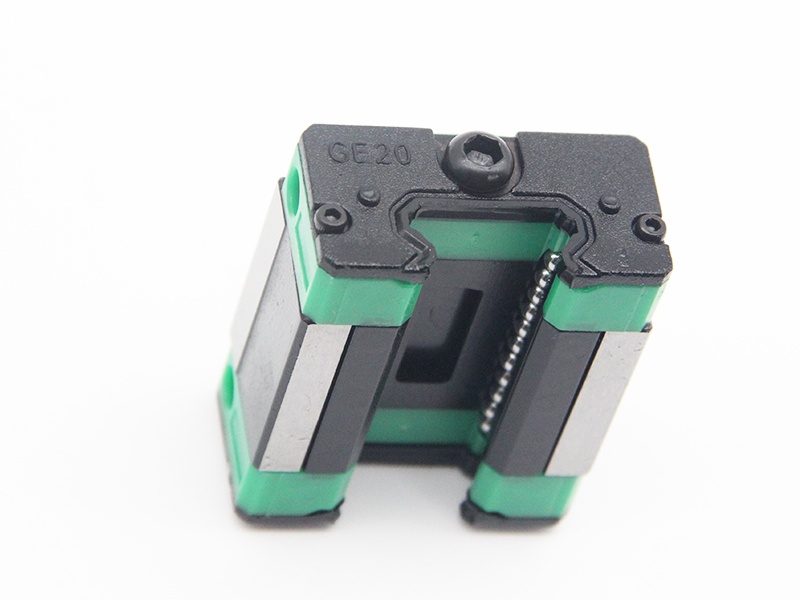

鼎翰直线导轨GE产品及系列介绍
鼎翰（SHAC ）直线导轨 GE 系列作为台湾鼎翰主打低组装精密线轨，以四列钢珠承载设计、自动调心功能、轻量化结构为核心亮点，完美适配高速自动化、小型精密设备等工况，是国产低组装导轨中性价比与稳定性兼具的优选。本文从产品定位、结构参数、核心优势、型号规格、应用场景及选型要点，全方位解析鼎翰 GE 系列直线导轨。
鼎翰（SHAC）深耕精密线性传动领域多年，GE 系列是其低组装微小型主力产品线，区别于 GH 系列高组装导轨，主打 “低高度、短滑块、高刚性、高速化”，专为空间紧凑、需高速运行且兼顾负载能力的设备设计。 该系列采用四列钢珠对称承载结构，具备四方向等负载特性，可同时承受径向、轴向复合载荷，兼顾小型化与高负荷能力，适配轻载至中载工况，是 3C 自动化、小型数控机床、精密检测设备的核心配套部件。
一、鼎翰直线导轨GE 系列核心结构与工作原理
1. 基础结构组成
鼎翰 GE 系列直线导轨由高精度导轨（GER 系列）、耐磨滑块（GEH/GEW 系列）、四列循环钢珠、专用保持器、多重防尘密封件五大核心部件构成，结构紧凑，安装便捷。
导轨（GER）：采用高碳铬合金钢，真空淬火 + 精密研磨，硬度 HRC58-62，轨道直线度误差≤0.003mm，提供上锁式（U）、下锁式（T）两种安装孔位。
滑块（GEH/GEW）：分为方型（GEH）与宽型（GEW），材质为高强度合金钢，内置优化滚珠循环回路，搭配防尘端盖与侧密封，防护性能优异。
2. 工作原理
采用DF 组合（正面组合）圆弧沟槽设计，四列钢珠在滑块与导轨滚道内无限循环，以滚动摩擦替代滑动摩擦，摩擦系数仅为传统滑动导轨的 1/50。45° 接触角均匀分散多方向载荷，配合预压调节结构消除传动间隙，实现微米级定位精度；独特自动调心功能，可吸收安装面平行度、水平度误差，保障设备运行平稳性。
二、鼎翰直线导轨GE 系列选型关键要点
1. 空间匹配：安装高度受限选 GEH 方型；侧向负载大、跨度大选 GEW 宽型；超狭小空间选 15/20 小规格。
2. 负载匹配：轻载高速（≤10kN）选 15/20 规格；中载（10-30kN）选 25/30 规格；重载工况优先 GH 高刚性系列。
3. 精度匹配：普通自动化选 C 级；精密加工 / 检测选 H 级；超精密仪器选 P 级 + Z2 中预压。
4. 环境匹配：粉尘 / 油污工况选全密封型号；洁净车间选静音款；潮湿环境可选防腐蚀镀层型号。
以上就是对鼎翰直线导轨GE系列产品介绍，鼎翰直线导轨 GE 系列以低组装轻量化、高刚性承载、自动调心高精度、低噪高速、易维护五大核心优势，成为小型化、精密化自动化设备的理想传动部件。全规格覆盖 15-30mm，适配 3C、半导体、小型机床、激光设备、医疗仪器等多领域。想了解更多鼎翰的产品系列，可点击台湾鼎翰直线导轨gh系列查看更多。
